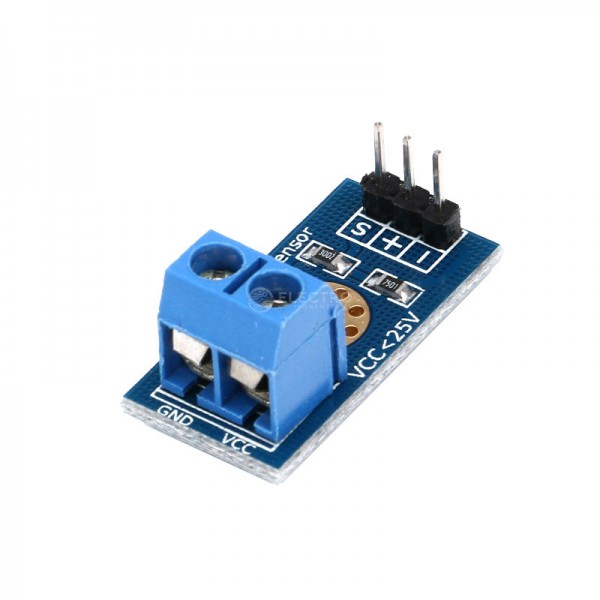

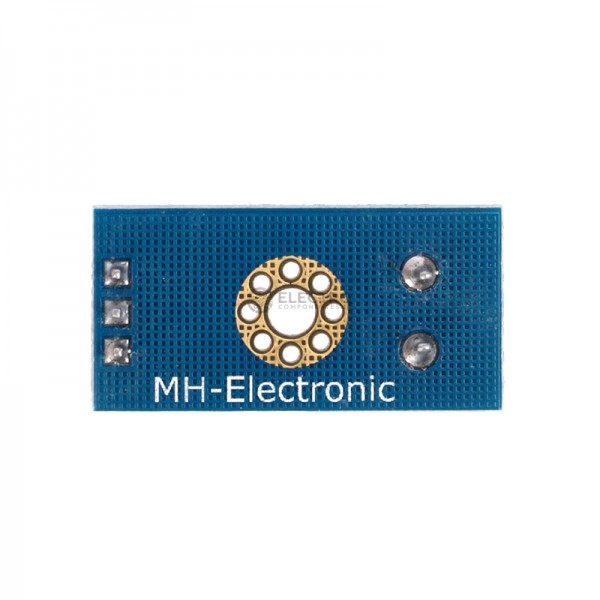

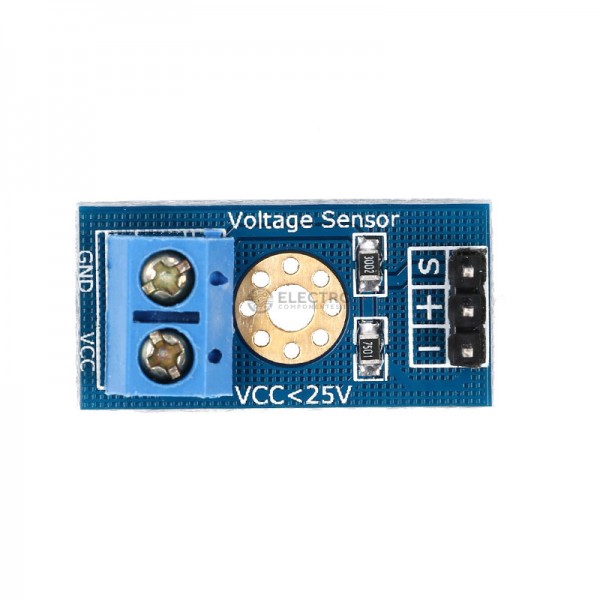

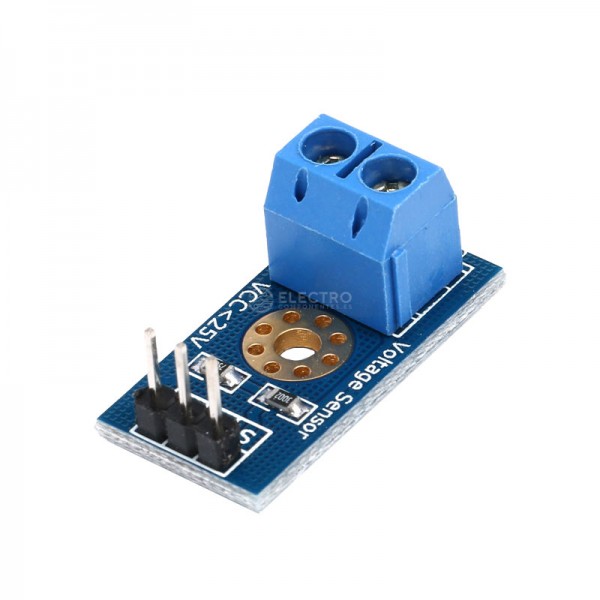

Sensor Voltaje FZ0430 25v DC 5v Modulo Detector Tension PCB

El FZ0430 es un módulo comercial que nos permite medir tensiones de hasta 25v DC de forma sencilla con un procesador como Arduino. El FZ0430 es un simple divisor de tensión con resistencias de 30K y 7K5, lo que supone que la tensión percibida tras el módulo sea de divida por un factor de 5 (7.5/(30+7.5)). La tensión máxima que podemos medir será 25v para un procesador de tensión de alimentación 5v (Vcc), y 16,5v para un procesador de 3,3v (Vcc). Superar esta tensión máxima en la entrada del FZ0430 dañará el pin analógico de Arduino. La resolución de la medición del módulo es de 24,45mV. Puede ser útil para medir el estado de una batería, comprobar la alimentación de un dispositivo de 12v o 24v, como una tira LED, un electroimán, un ventilador, o una célula Peltier.

• Rango de entrada de voltaje: 0v a 25v DC.
• Voltaje detección entrada máximo: 25v (5v x 5 = 25v) o 16,5v (3,3v x 5 = 16,5v).

• Rango de detección de voltaje: 24,41mV – 25v.

• Resolución analógica de tensión: 0,00489v DC.

• Voltaje detección entrada mínimo: 24,45mV (4,89mV x 5 = 24,45mV).
