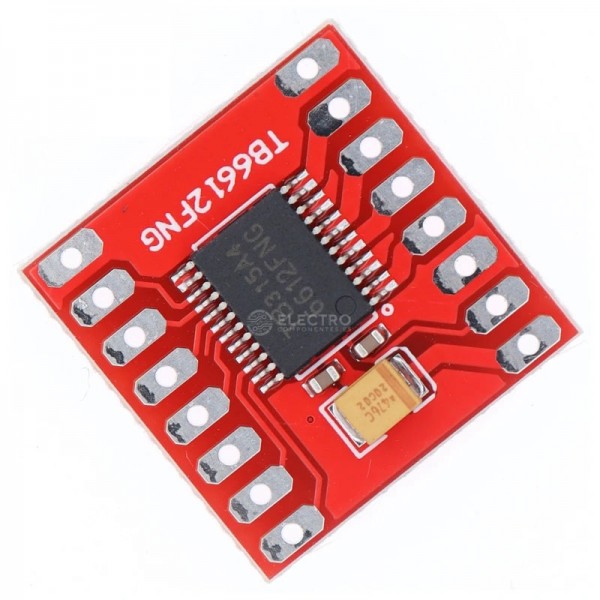

TB6612FNG Doble Puente H dual motor DC Paso a Paso

El TB6612FNG es un driver para motores que posee dos puentes H, puede controlar hasta dos motores de DC con una corriente constante de 1,2A (3.2A pico). A diferencia de puentes H más antiguos elaborados con tecnología de transistores BJT como el L298N, este circuito tiene en su etapa de salida transistores MOSFET de potencia, lo que hace que tenga una excelente eficiencia de energía (la caída de tensión es menor) y esto se traduce en menos calor y capacidad de manejar corrientes más grandes en un encapsulado más compacto. El driver TB6612FNG está diseñado para trabajar con motores que funcionan en un rango de 5v a 15v como máximo y una corriente constante de 1,2A. Es ideal en proyectos donde se requiere controlar pequeños motores de corriente directa como robots de competencia, juguetes, electrodomésticos, etc.
El módulo también permite controlar un motor paso a paso unipolar o bipolar. El módulo permite controlar el sentido de giro y velocidad mediante señales TTL que se pueden obtener de microcontroladores como Arduino, Raspberry Pi o ESP32.

• Chip: TB6612FNG.
• Canales: 2 (soporta 2 motores DC o 1 motor PAP).
• Voltaje de Potencia (V_MOT): 5v – 15v DC.
• Voltaje Operación (V_CC): 2,7v – 5,5v DC.
• Capacidad de corriente: 1,2A (picos de hasta 3,2A).
• Potencia máxima disipada: 1W.
• Posee diodos internos de protección.
