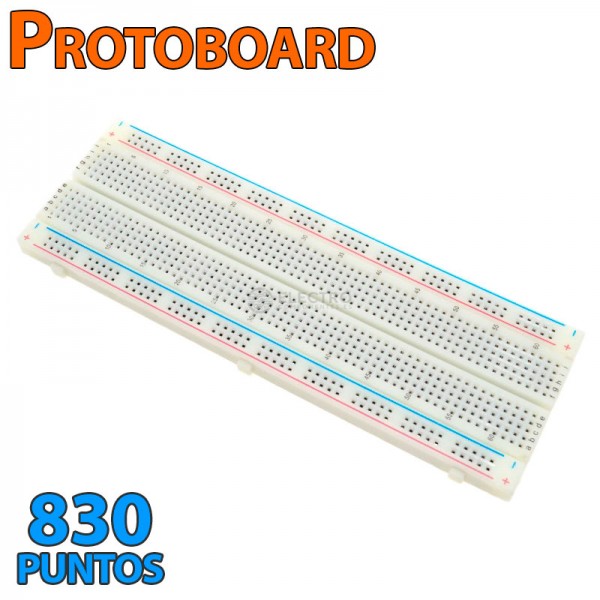

PROTOBOARD MB-102.

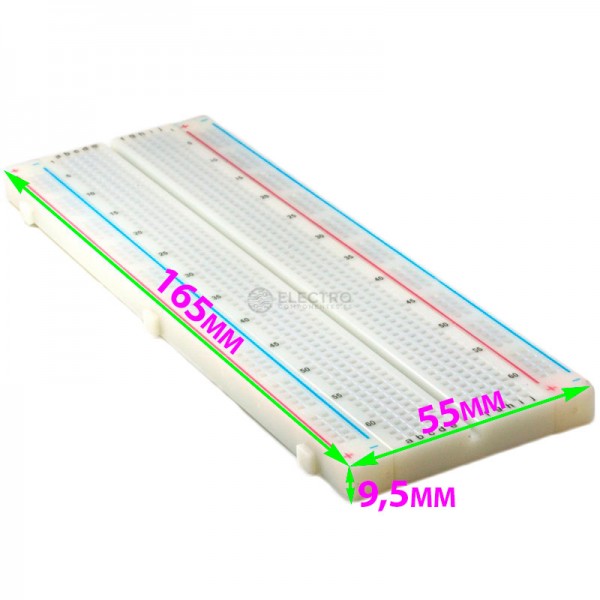

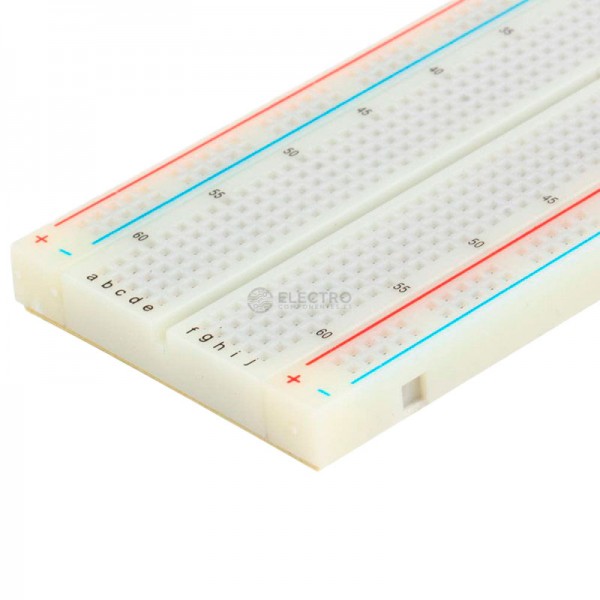

Protoboard de color blanco con 830 puntos de contacto. De uso diario para los estudiantes de electrónica y también un auxiliar para los profesionistas que se dedican al desarrollo de sistemas digitales y hardware electrónico en general. Esta herramienta te permitirá realizar prototipos electrónicos sin soldadura y con la posibilidad de reutilizar tus componentes, ya que no se requiere soldadura para realizar las conexiones, bastará con colocar las patitas del componente dentro de las perforaciones para tener una conexión eléctrica relativamente sólida. Puedes enlazar varias placas mediante las muescas que tienen en sus laterales, de forma que se pueden utilizar varias piezas para formar un área de trabajo más grande. Dispone de dos buses de alimentación en las cabeceras identificados con líneas de color rojo y azul.
- Color: Blanco.
- Número de puntos de conexión: 830.
- Número de buses de alimentación: 2 (4 buses, cada bus está dividido por la mitad).
- Espacio entre puntos: 2,54mm (0,1”).
- Placa sin soldadura.
- Fabricado en plástico ABS.
- Enlazables entre sí, puede unir varias.

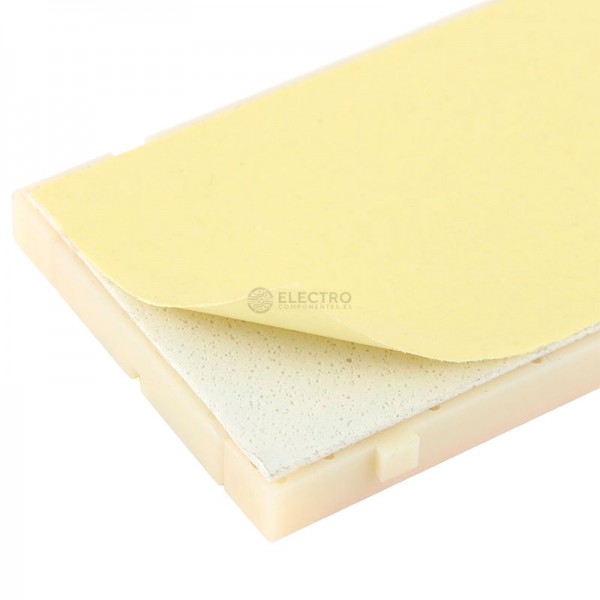

- La placa tiene incorporada una película auto-adhesiva en la parte trasera para poder fijarla.

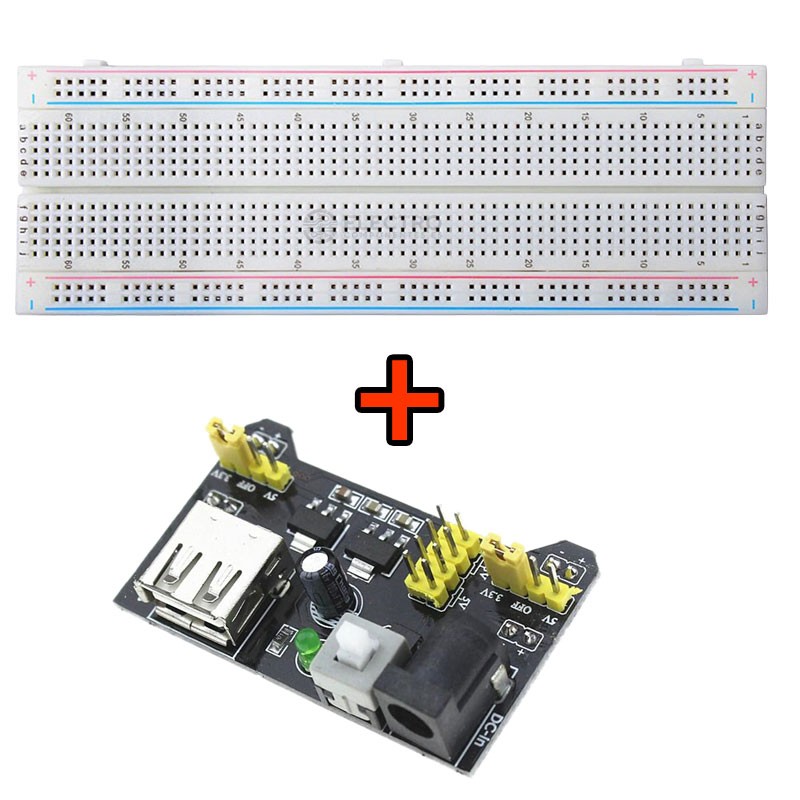

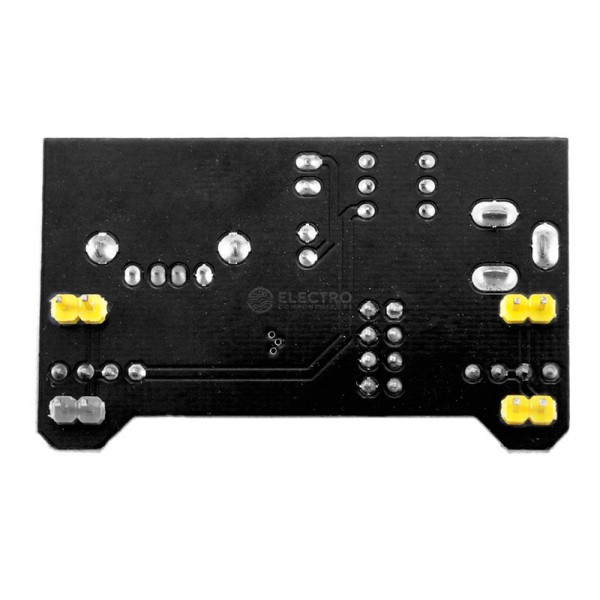

MÓDULO ALIMENTACIÓN.
Este módulo es la forma más sencilla de alimentar protoboard MB-102 (830 y 400 puntos), unas de las protoboard más populares que existe para pequeños proyectos de electrónica, robótica y automatización. Cuenta con una pequeña protección contra cortocircuito, además tiene un LED indicador de alimentación, por lo que si hay un corto el LED se apaga avisándonos del corto. Tiene dos modos de entrada de alimentación, a través de un puerto USB o a través de un conector Jack DC de 5,5 x 2,1mm, el cual puede ser alimentado desde 6,5v DC a 12v DC, también incorpora un interruptor para controlar el suministro de energía.
Tiene dos voltajes fijos de salida, 3,3v DC y 5v DC, además puede suministrar una corriente máxima de 700 mA, que es suficientemente para la mayoría de nuestras aplicaciones y pequeños proyectos. Dispone de 2 jumpers para poder elegir el voltaje de salida que deseemos en cada uno de los extremos del módulo, podemos escoger entre 3,3v DC, OFF o 5v DC.
- Voltaje de entrada: 6,5v DC - 12v DC (Jack 5,5 x 2,1mm) o entrada USB.
- Voltaje de salida: 3,3v DC o 5v DC, configurable mediante jumpers.
- Máxima corriente de salida: <700 mA.
- Compatible con placas protoboard MB-102 de 830 o 400 puntos.
- Ideal para proyectos con Arduino o PIC.
- Conexión muy rápida.
- Led indicador de encendido.
- Interruptor de encendido - apagado.
